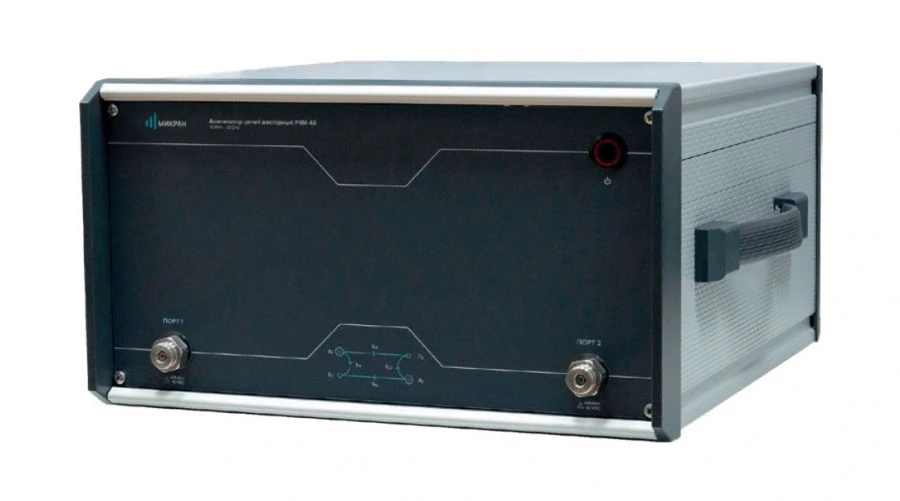

Анализатор цепей векторный Р4М-40 предназначен для измерения комплексных коэффициентов передачи и отражения (S-параметров) двухполюсников и четырехполюсников в коаксиальных волноводах с диаметрами поперечных сечений 2,4/1,042 мм. Принцип действия анализатора основан на принципе рефлектометра – раздельного выделения измерительных сигналов, преобразования их в опорный и измеряемые сигналы, формирование напряжений, пропорциональных этим сигналам, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин.
Выделение измерительных сигналов производится с помощью направленных ответвителей. Анализатор совмещает в себе синтезированный источник сигнала, измеритель S-параметров и настраиваемый приемник в одном корпусе.
В состав анализатора входят: синтезатор частот, две пары направленных ответвителей, два опорных и два измерительных приемника, блок сбора данных и управления, источник питания.
