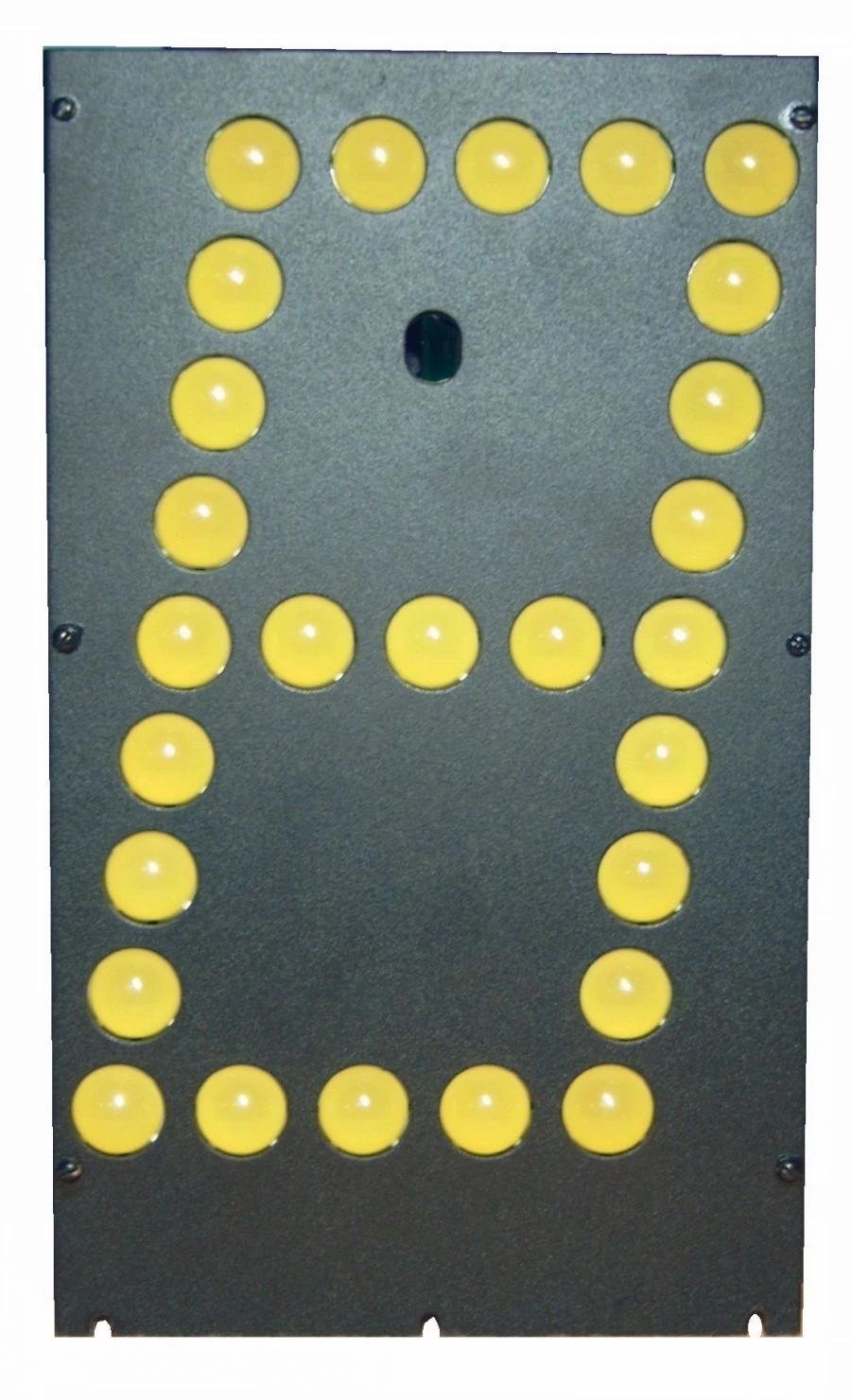

«Блок знакоместа для УОТВЗ-1 или УОИВЗ-1» устанавливается в устройство отображения текущего времени для залов станций УОТВЗ-1 (6 шт.) или в устройство отображения интервалов времени для залов станций УОИВЗ-1 (3шт.) Комплекса ЭСИЧ-М и предназначено для отображения знака (часы, минуты или секунды) текущего или интервального времени.Конструктивно блок знакоместа, состоит из металлической панели 2, на которой с помощью 6-ти винтов и гаек закреплена плата 1.
Микроконтроллер DD1 платы знакоместа, принимает данные по I2C шине (цепи SDA и SCL) от платы контроллера. Выбор Slave-адреса DD1 для I2C интерфейса производится установкой джамперов J1-J3 на плате, тем самым определяется, какой знак (часы, минуты или секунды) будет отображаться на данной плате.
Микроконтроллер DD1 выводит данные на светодиодные индикаторы в режиме динамической индикации с частотой 110 Гц, а питание на эти индикаторы поступает через 13 ключевых стабилизаторов тока VT1-VT24.
