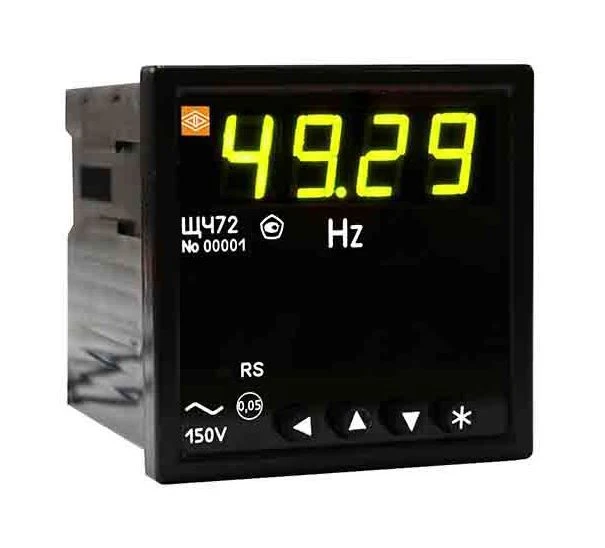

Цифровой прибор для измерения частоты переменного тока ЩЧ72 — ОАО "ЭЛЕКТРОПРИБОР"

Name: Цифровой прибор для измерения частоты переменного тока ЩЧ72
Brand: Shch72
SKU: 181427
Availability: InStock

Бренд: Shch72

₽15,000 - ₽30,000 RUB

MOQ: 20 pieces

Ключевые характеристики

Диапазон измерения: 10…9999 Гц, 10…15000 Гц

Основная погрешность: По частоте: ±0,05% (с разрядностью 4,0); ±0,01% (с разрядностью 5,0); по аналоговому выходу: ±0,5%

Габаритные размеры, мм: 72х72х103 (с задней крышкой), 72х72х75,6 (без крышки)

Масса, кг, не более: 0,4

Информация о поставщике

ОАО "ЭЛЕКТРОПРИБОР"

🇷🇺 📦 🏭 🛡️

Все товары поставщика (160)

Быстрый запрос

Описание

Прибор ЩЧ72 предназначен для измерения и преобразования частоты переменного тока в однофазных электрических сетях и других цепях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений по последовательному цифровому интерфейсу RS485 (протокол Modbus RTU).

Прибор применяется в энергетике и других областях промышленности для контроля электрических параметров. Возможность обмена информацией по интерфейсу RS485, наличие выходных аналоговых сигналов постоянного тока и дискретных выходов позволяют использовать прибор в автоматизированных системах различного назначения.

ЩЧ72 внесен в Госреестр СИ РФ № 67465-17. Межповерочный интервал - 10 лет.

Характеристики

Диапазон измерения

10…9999 Гц, 10…15000 Гц

Основная погрешность

По частоте: ±0,05% (с разрядностью 4,0); ±0,01% (с разрядностью 5,0); по аналоговому выходу: ±0,5%

Габаритные размеры, мм

72х72х103 (с задней крышкой), 72х72х75,6 (без крышки)

Масса, кг, не более

0,4

Светодиодная индикация

Семисегментные индикаторы (по 4 или 5 индикаторов в блоке) в зависимости от разрядности в соответствии с заказом; единичные светодиодные индикаторы, отображающие работу интерфейса, состояние дискретных выходов. Высота знака: 10 мм (для прибора с разрядност

Диапазон входного напряжения

Uном = 150 В (22,5...180 В), Uном = 500 В (75...600 В)

Максимальный диапазон показаний

Разрядность 4,0: от 0 до 9999; разрядность 5,0: от 0 до 99999

Время измерения

0,1 с

Гальваническая развязка входных и выходных цепей, цепей питания

Есть

Интерфейс связи RS485

Количество: 0, 1, 2; протокол Modbus RTU

Аналоговые выходы

Количество: 0, 1, 2; Диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0...2,5...5 мА; 4...12...20 мА; 0...10...20 мА

Дискретные выходы

Количество: 0, 1, 2; Постоянное напряжение 350 В, 200 мА или переменное напряжение 250 В, 200 мА

Напряжение питания

12ВН - (12 +6/-3) В постоянного тока; 24ВН - (24 +12/-6) В постоянного тока; 220ВУ - от 85 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 120 до 370 В постоянного тока; 230В - от 85 до 264 В переменного тока частотой (50 ± 0,5) Гц

Мощность потребления от цепи питания, не более

3,5 В•А для приборов с напряжением питания 12ВН, 24ВН; 6,0 В•А для приборов с напряжением питания 220ВУ, 230В

Перепрограммирование

Через программу «Конфигуратор» (интерфейс RS485); с помощью кнопок на передней панели

Рабочий диапазон температур

От - 40 до + 70 °С (относительная влажность 95 % при +35 ºС)

Степень защиты

IP50

Монтаж

В щит

Межповерочный интервал

10 лет

Гарантийный срок эксплуатации

24 мес.

Средний срок службы, не менее
