Name: Модуль процессора CPC505-01-COATED (ИМЕС.467444.143-02)
Brand: DOLOMANT
SKU: 127862
Availability: InStock

Бренд: DOLOMANT

₽250,000 - ₽400,000 RUB

MOQ: 2 pieces

Ключевые характеристики

Влагозащитное покрытие: Да

Температурный диапазон модуля: От минус 40 до плюс 85 С

Напряжение питания и максимальный ток потребления: 5 В +/-10%; 9 А; 3,3 В +/-10%; 3.6 А

Программная совместимость с ОС: Linux Debian 10; Astra Linux Special Edition, Релиз "Смоленск" v1.5, v1.6; Microsoft Windows 10 IoT Enterprise 64bit

Информация о поставщике

АО "НПФ "ДОЛОМАНТ"

🇷🇺 📦 🏭 🛡️

Все товары поставщика (107)

Быстрый запрос

Ещё товары бренда DOLOMANT

Модуль процессора CPB910-01-COATED (ИМЕС.467444.147-01)

₽150,000-₽250,000

Модуль контроллера CPC109

₽70,000-₽150,000

Контроллер программируемый CPM723-01-C1 (ИМЕС.421459.089-01)

₽70,000-₽120,000

Модуль ввода-вывода DIC552

₽25,000-₽50,000

Модуль процессора CPC310

₽70,000-₽150,000

Модуль процессора CPC507-02-COATED (ИМЕС.467444.117-03)

₽250,000-₽400,000

Блок компьютера БК02

₽150,000-₽300,000

Модуль процессора CPC1001

₽25,000-₽45,000

Модуль вычислительный FPU502-04 (ИМЕС.467414.007-03)

₽250,000-₽500,000

Модуль процессора CPC150

₽25,000-₽45,000

Модуль дискретного ввода с гальванической развязкой DIC122

₽15,000-₽25,000

Модуль процессора CPC514

₽250,000-₽400,000

Промышленный Ethernet-коммутатор в стойку 19" NM801

₽250,000-₽400,000

Контроллер программируемый универсальный CPM810-01 (ИМЕС.421459.810)

₽70,000-₽120,000

Модуль источника питания PS151

₽15,000-₽30,000

Модуль процессора CPC507-02 (ИМЕС.467444.117-01)

₽250,000-₽400,000

Модуль графического контроллера VIM556

₽150,000-₽300,000

Блок компьютера БК01

₽150,000-₽300,000

Модуль процессора CPC520-02 (ИМЕС.467444.110-01)

₽150,000-₽250,000

Модуль процессора CPC 518

₽300,000-₽600,000

Описание

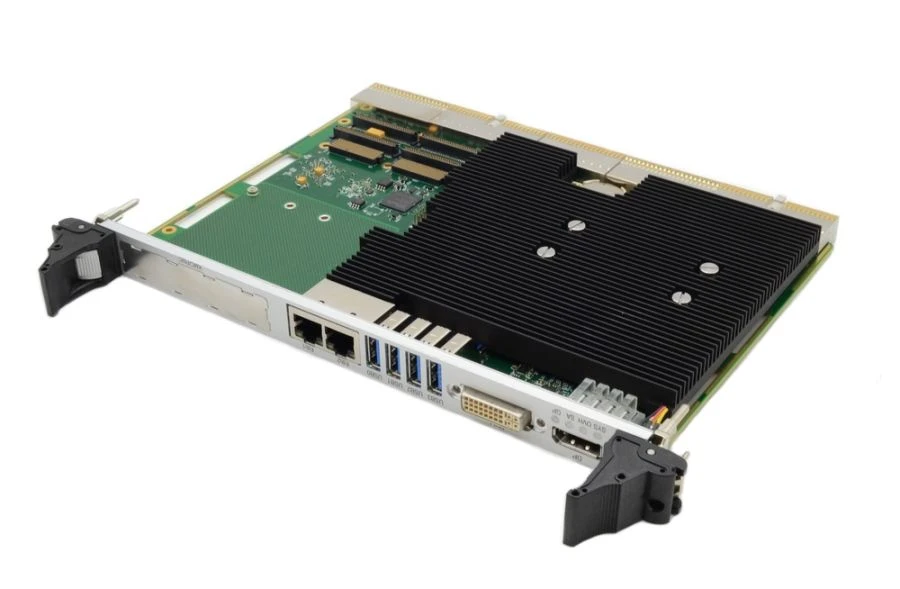

Модуль процессора CPC505 разработан для предоставления потребителям высоко-интегрированного решения на платформе x86 в формате CompactPCI 6U для использования в системах реального времени, контроля производства, высокоскоростного сбора и обработки данных. Модуль основан на процессорах Intel Xeon и Core девятого поколения с интегрированным графическим ядром.

CPC505 использует чипсет CM246, имеющий современный набор интерфейсов, в том числе PCI Express 3.0, SATA 3.0, USB 3.1 и т.д. Интегрированное в процессор графическое ядро обеспечивает модулю большие возможности при работе через видеоинтерфейсы DisplayPort, DVI-I, LVDS.

На модуле может быть установлено до 32 ГБ оперативной памяти DDR4 с ECC. CPC505 поддерживает один 64-разрядный 66 МГц интерфейс CompactPCI.

Плата взаимодействует с шиной CompactPCI через встроенный мост PCI-E <-> PCI.

Характеристики

Влагозащитное покрытие

Да

Температурный диапазон модуля

От минус 40 до плюс 85 С

Напряжение питания и максимальный ток потребления

5 В +/-10%; 9 А; 3,3 В +/-10%; 3.6 А

Программная совместимость с ОС

Linux Debian 10; Astra Linux Special Edition, Релиз "Смоленск" v1.5, v1.6; Microsoft Windows 10 IoT Enterprise 64bit

Поддержка плат расширения XMC/PMC

Поддержка одного модуля PMC/XMC; Шина PCI-X 64 бит/133 МГц выведена на разъемы P1-P4 PMC (ANSI/VITA 39, PCI-X on PMC); PMC I/O P4 выведено на RIO (PICMG 2.0); Шина PCIe x8 Gen3 выведена на разъем P15 XMC (ANSI/VITA 42.3, XMC PCI Express Protocol Standard)

Аппаратный монитор

Реализован через интерфейсы PECI/SMBUS; Мониторинг трех напряжений питания; Мониторинг температуры CPU; Мониторинг температуры PCB

Сторожевой таймер

Внутренний с возможностью программного управления

COM порт

Порт COM0 выведен на разъем на плате, при необходимости может быть установлена заглушка с разъемом D-SUB в вырез для лицевой панели XMC мезонина. В этом случае использование XMC мезонина невозможно

Поддержка Audio

Интерфейс HD Audio выведен на разъемы P16 XMC и RIO

Часы реального времени

Да; Питание от литиевой батареи CR2032 (3 В)

Порты USB

Поддержка USB 2.0 (480 Мб/с), USB 3.0 (5 ГБ/с), USB 3.1 (10 ГБ/с); Подключение до четырех устройств через разъемы на передней панели (USB 3.0); 2 интерфейса USB 3.1 выведены на разъем P16 XMC; 6 интерфейсов USB 2.0 выведены на RIO

2 порта LAN 10/100/1000/2500 Мбит на контроллерах i225

Поддержка скоростей до 2,5 Гбит/с на кабеле категории 5е

4 порта LAN 10/100/1000 Мбит на PCIe x4 Gen2

Два канала выведены на разъем RIO; Два канала выведены на разъем P16 XMC; Поддержка стандарта PICMG 2.16; Используется серверный сетевой адаптер Intel i350

Интерфейс SPI

Поддержка FRAM; Частота до 25 МГц

Интерфейс SATA

Один интерфейс выведен на разъем P16 XMC; Один интерфейс используется для подключения встроенного SSD; Два интерфейса выведены на RIO

Поддержка накопителей стандарта M.2 2280 (PCIe x4 Gen3)

Да

Встроенный SSD

Емкость 32 ГБ; Интерфейс SATA III 6 Gbps

Память FRAM

Объем 32 Кбайт; Реализована на шине SPI

FLASH BIOS

2x128 Мб SPI-Flash; Возможность модификации в системе

Шина SMBUS

Совместима со спецификацией 2.0; Скорость до 100 kbps

Шина PCIе

PCIe Gen3 (до 8 ГТ/с) выведена на разъем P15 XMC с поддержкой устройств до x8; PCIe Gen2 (до 5 ГТ/с) выведена на разъем CPCI J3/P3 с поддержкой устройств до x4; XMC совместима со спецификацией ANSI/VITA 42.3

Шина LPC

Выведена на разъем P16 XMC; Выведена на RIO

Шина PCI

Выведена на разъемы CompactPCI J1/J2; 64бит/66 МГц; Реализована на мосте PCIe->PCI-X PI7C9X130; Поддержка HotSwap; Работа в периферийном слоте (Non-transparent Bridge mode)

Видеовывод

Интерфейс DVI-I (1920x1200@60 Гц) выведен на переднюю панель; Интерфейс DisplayPort (4096x2304@60 Гц) выведен на переднюю панель; Интерфейс DisplayPort (4096x2304@60 Гц) выведен на RIO; Интерфейс LVDS (1920x1200@60 Гц) выведен на RIO; Возможна одновременна

Оперативная память
