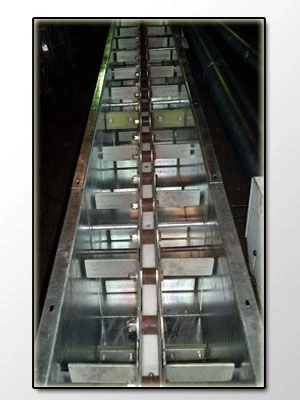

Конвейер цепной (транспортер скребковый цепной) ТСЦ для механического перемещения сыпучих продуктов в стационарных условиях по горизонтали и под углом до 60 градусов.
Конвейер представляет собой стационарное транспортирующее устройство непрерывного действия с рабочим тяговым органом - цепью со скребками.
Основными узлами конвейера являются: приводная головка; привод; короба наклонной секции; колено переходное; короба горизонтальной секции; головка натяжная; внутри коробов расположена цепь со скребками; муфта привода закрыта кожухом; между фланцами коробов установлены уплотнительные прокладки; короба соединены между собой с помощью болтов и гаек, на торцовой стенке головки приводной установлен датчик переполнения; на боковой стенке установлен датчик обрыва цепи. В корпусе приводной головки находится приводная звездочка, закрепленная на валу.
В нижней части корпуса головки расположено выгрузное отверстие конвейера. Привод смонтирован на отдельной раме и состоит из электродвигателя и редуктора, соединенных между собой упругой муфтой.
Колено переходное состоит из двух коробов, соединенных между собой осью, на которой вращается ролик. Наклонный короб может поворачиваться на оси, чем обеспечивается изменение угла наклона конвейера в пределах от 15° до 60°.
Ролик служит для перегиба цепи конвейера.
Принцип работы конвейера заключается в следующем. При включении электродвигателя ведущая звездочка приводит в движение цепь со скребками, которая перемещает продукт по дну короба в сторону выгрузного отверстия приводной головки.
Загрузка конвейера производится через отверстия в крышках коробов, вырезанных по месту.
Для регулирования подачи продукта и предотвращения завала конвейера на загрузочных отверстиях должны быть установлены шиберные заслонки.
Конвейер должен быть установлен в закрытом помещении или под навесом.
Источник энергии привода — электрическая сеть переменного тока частотой 50 Гц, напряжением 380 В.
